微差壓表，開關，變送器三合一，可直接開方輸出風速信號

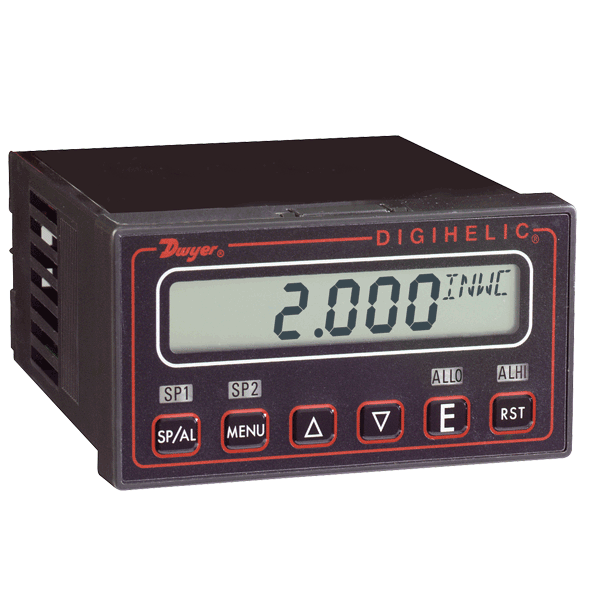

DH系列Digihelic?差壓控制器是將數顯差壓表，差壓開關和差壓變送器組合在一起的三合一產品，將多個功能合為一體，可減少庫存，節約安裝的時間和成本。Digihelic?差壓控制器最適用于監控風壓，風速和風量的應用場合，精度為0.5%，量程范圍從0.25到100英寸水柱。
Digihelic?差壓控制器可現場選擇各種壓力，風速和風量等工程單位。兩個單刀雙擲的開關，可調回差，可對應4-20mA進行量程遷移，在風速或風量測量時采用線性的開方輸出。DH系列在電源的使用上極具靈活性,供電電源可使用120/220VAC,也可使用控制室常用的24VDC電源。
使用菜單按鍵可編程配置各種功能：安全級別選擇；風壓風速風量選擇；工程單位選擇；皮托管K系數選擇；矩形或圓形管選擇；設定點和報警選取；高，低或高/低報警設定；自動或手動復位；報警延時；查看峰谷值；數字阻尼調整；量程遷移；Modbus?通訊和現場校準等。
它將所有功能匯聚到一個產品，能用于所有差壓監控應用場合，這就是為什么DH系列是你的唯一選擇的原因。
應用及案例
● 集塵袋過濾器
● 工業爐的氣流
● 過濾器狀態
● 潔凈室壓力
● 通風氣流
● 制藥或者生物醫學的手套操作箱壓力
● 風門和風扇控制
● 輸送管的流量測量
● 輸送管或建筑物的靜壓
產品特色
● 三合一儀器可減少一種產品的多種儀器數量，節省庫存，安裝時間和成本
● 流速模式的速度，平方根輸出與實際流速曲線重合，從而獲得更高的精度
● 120/220 VAC或24 VDC的電源使用情況提供了將設備集成到控制面板中的靈活性
● 安全菜單程序僅在正確的技能水平下才提供對設備操作的訪問
● Modbus?通信支持過程和HVAC系統集成和控制
介 質 空氣和非可燃、非傳導性兼容氣體
接液材質 請咨詢工廠
封裝材質 ABS塑料, UL 認證 94-V-0.
精 度 ±0.5% 在 77°F (25°C) 包括線性和滯后.
穩 定 性 < ±1%/年.
壓力限制 范圍 ≤2.5" W.C. = 2 Psi; 5": 5 Psi;
10": 5 Psi; 25": 5 Psi;
50": 5 Psi; 100": 9 Psi.
溫度限制 32 ~ 140°F. (0 ~ 25°C).
溫度補償 32 ~ 140°F. (0 ~ 25°C).
熱 效 應 0.020%/°F (0.036/°C) From 77°F (25°C).
電 源 高電壓源 = 100 - 240 VAC, 50 - 400 Hz Or 132 - 24 VDC. 低壓電源 = 24 VDC ±20%.
功 耗 低壓電源 = 24 VDC - 130 MA Max. 高壓電源 = 100 - 240 VAC, 132 - 240 VDC - 7VA Max.
輸出信號 4-20 MA DC Into 900 Ohms Max.
零點和滿量程調整 按手冊方便調整.
反應時間 250 Ms.
顯 示 4 位 LCD 0.4" 高.
LED 指示設定和報警.
電氣連接 螺絲端子.
過程連接 3/16" OD X 1/8" ID 壓縮管頭.
封 裝 NEMA 4X (IP66).
安裝方向 水平.
大 小 1/8 DIN.
面板開孔 1.772 X 3.620" (45 X 92 Mm).
重 量 14.4 Oz (408 G).
通 訊 Modbus RTU, RS485, 9600 Baud.
認 證 CE, UL.
選項 | |
要訂購添加后綴： | 描述 |
-B -NIST | 倒鉤適用于3/16?"油管 NIST可溯源校準證書 |
例： DH-004-NIST | |
-FC | 工廠校準證書 |
例： DH-004-FC | |
配件 | |
型號 | 描述 |
MN-1 | Mini-Node● USB/RS-485 轉換器是使 Digihelic's? RS-485 串行通信并能和幾乎所有的 PC 機相連接的解決方案 |
A-266 | Digihelic?控制器表面安裝支架 |
A-203 | 透明PVC管，內徑1/8" ,外徑1/4" |
Digihelic Links? | 通訊軟件 |
型號表 | 可用的壓力工程單位 | |||||||||||
型號 | in w.c. | ft w.c. | mm w.c. | cm w.c. | psi | in Hg | mm Hg | mbar | Pa | kPa | hPa | oz/in? |
DH-002 | 0.25 | -- | 6.35 | 0.635 | -- | -- | 0.467 | 0.623 | 62.28 | -- | 0.623 | 0.144 |
DH-004 | 1 | -- | 25.4 | 2.54 | -- | -- | 1.868 | 2.491 | 249.1 | 0.249 | 2.491 | 0.578 |
DH-006 | 5 | 0.4167 | 127 | 12.7 | 0.1806 | 0.3678 | 9.342 | 12.45 | 1245 | 1.245 | 12.45 | 2.89 |
DH-007 | 10 | 0.8333 | 254 | 25.4 | 0.3613 | 0.7356 | 18.68 | 24.91 | 2491 | 2.491 | 24.91 | 5.78 |
DH-008 | 25 | 2.083 | 635 | 63.5 | 0.9032 | 1.839 | 46.71 | 62.27 | 6227 | 6.227 | 62.27 | 14.45 |
DH-009* | 50 | 4.167 | 1270 | 127 | 1.806 | 3.678 | 93.42 | 124.5 | -- | 12.45 | 124.5 | 28.9 |
DH-010* | 100 | 8.333 | 2540 | 254 | 3.613 | 7.356 | 186.8 | 249.1 | -- | 24.91 | 249.1 | 57.8 |
*對于速率和體積流量不提供雙向量程部件和型號 DH-009 & DH-010。 | ||||||||||||
型號表 | 雙向量程范圍 |
型號 | 量程范圍 |
DH-012 | 0.25 - 0 - 0.25 in w.c. |
DH-014 | 1.0 - 0 - 1.0 in w.c. |
DH-015 | 2.5 - 0 - 2.5 in w.c. |
DH-016 | 5 - 0 - 5 in w.c. |
DH-017 | 10 - 0 - 10 in w.c. |
*速度和體積流在雙向量程單元和模型DH-009和DH-010上不可用。 | |
