您當前的位置：首頁產品中心Twin-Tiger 智能型電磁流量計EMF系列
量程0.1-15m/s,無可動及阻流部件，僅需標定水介質，方便、可靠、性價比高

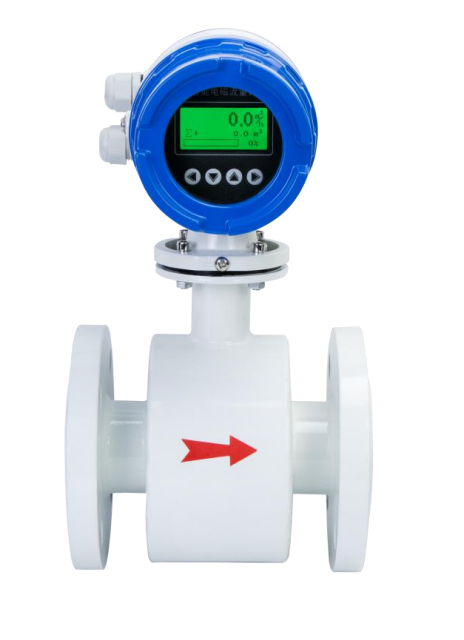

Twin-Tiger EMF系列智能型電磁流量計是基于法拉第電磁感應定律，無可動及阻流部件，不存在壓力損失和流體堵塞現象。僅需標定水介質，即可用于其他導電介質流體的測量。
電極和襯里材質均有多種材質可選，滿足不同工況需求。經過可靠性、重復性、精確性等多重檢測廣泛應用于清水、污水、化工和工業制藥及各種酸堿溶液、泥漿、礦漿、紙漿流量的測量與監測。
此外，EFM系列具有一體式和分體式兩種結構。分體式結構可用于環境較差的現場，如地下井、高溫等不便到達的場合。
應用及案例
自來水廠
工業廢水
食品制藥
環保電鍍
印染化工
酸堿溶液
冷、熱量計量功能
雙頻勵磁，零點穩定性好
防護性好，全封閉傳感器
內置參比電極，無需接地環
支持Modbus或HART通訊協議
可測正反向流量
量程 0.1-15m/s
介質 導電液體（電導率≥5uS/cm）
精度 ±0.5%RD
環境溫度 -20℃-60℃
介質溫度 -20-80℃，根據要求最大可達180℃（注：受由襯里材料溫度特點限制）
環境濕度 ＜85%RH (非冷凝 )
公稱壓力 4.0MPa(DN10-150)
1.6MPa(DN200-600)
1.0MPa(DN700-1200)
0.6MPa(DN1400-2000)
供電電源 86～220VAC或24VDC（可選）
輸出信號 4-20mA/脈沖信號
通訊 RS485，標準Modbus通訊協議（非標配）、支持HART通訊協議（可選）
顯示 多達8位液晶顯示，實時時鐘顯示各種流量數據，可選m3或L顯示單位
量程比 1:100
電極材料 不銹鋼316L，其余可按要求定制（例如：HB、HC、Ti、Ta、Pt）
襯里材料 PFA，F(xiàn)EP、PTFE或聚氨酯可選
外殼材料 碳鋼，可按客戶要求定制（例如：不銹鋼304SS）
防護等級 一體式時為IP65，分體式時為IP67或IP68（可選）
安裝方式 法蘭安裝（默認）、螺紋安裝（定制）、卡箍安裝（定制）
公稱通徑DN （mm） | 流速(m/s) | |||||||||
0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | 10 | 15 | |
流量(m3/h) | ||||||||||
10 | 0.0283 | 0.0848 | 0.1414 | 0.2827 | 0.5655 | 0.8482 | 1.131 | 1.4137 | 2.8274 | 4.241 |
15 | 0.0636 | 0.1909 | 0.3181 | 0.6362 | 1.2724 | 1.9085 | 2.5447 | 3.1809 | 6.3617 | 9.543 |
20 | 0.1131 | 0.3393 | 0.5655 | 1.1310 | 2.262 | 3.3929 | 4.5239 | 5.6549 | 11.31 | 16.965 |
25 | 0.1767 | 0.5301 | 0.8836 | 2.7672 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 17.672 | 26.507 |
32 | 0.2895 | 0.8686 | 0.4477 | 2.8953 | 5.7906 | 8.6859 | 11.581 | 14.477 | 28.953 | 43.43 |
40 | 0.4524 | 1.3572 | 2.262 | 4.5239 | 9.0478 | 13.5717 | 18.096 | 22.62 | 45.239 | 67.858 |
50 | 0.7069 | 2.1206 | 3.5343 | 7.0686 | 14.1372 | 21.2058 | 28.274 | 35.343 | 70.686 | 106.03 |
65 | 1.1946 | 3.5838 | 5.973 | 11.9459 | 23.8918 | 35.8377 | 47.783 | 59.73 | 119.459 | 179.19 |
80 | 1.8096 | 5.4287 | 9.0478 | 18.0956 | 36.1911 | 54.2867 | 72.382 | 90.478 | 180.956 | 271.43 |
100 | 2.8274 | 8.4823 | 14.1372 | 28.2743 | 56.5487 | 84.823 | 113.097 | 141.37 | 282.743 | 424.12 |
125 | 4.4179 | 13.2536 | 22.0893 | 44.1786 | 88.3573 | 132.536 | 176.715 | 220.89 | 441.786 | 662.68 |
150 | 6.3617 | 19.0852 | 31.8086 | 63.6173 | 127.852 | 190.852 | 254.469 | 318.09 | 636.173 | 954.26 |
200 | 11.31 | 33.9292 | 56.5487 | 113.097 | 226.195 | 339.292 | 452.389 | 565.49 | 1130.97 | 1696.5 |
250 | 17.672 | 53.0144 | 88.3573 | 176.715 | 353.429 | 530.144 | 706.858 | 883.57 | 1767.15 | 2650.7 |
選型示例 EFM-DN100-P1-F-2-E1-S1-D1-3
含 義 基本型號-公稱通徑-公稱壓力-安裝方式-襯里材料-電極材料-結構形式-
供電電源-輸出信號/通訊
序號 | 代碼 | 參數 |
1 | 型號 EFM系列 | 其中“EFM”為產品型號系列，代表智能型電磁流量計 |
2 | 公稱通徑 | -DNX：（通徑范圍：DN10-DN2000） “X”代表具體通徑，例如DN100 |
3 | 公稱壓力 | -P1：0.6MPa -P2：1.0MPa -P3：1.6MPa -P4：4.0MPa -PZ: 定制 |
4 | 安裝方式 | -F: 法蘭安裝（默認） -T：螺紋安裝 -C：卡箍安裝（衛生型） |
5 | 襯里材料 | -1： PTFE -2: PFA -3: 氯丁橡膠 -4: 聚氨酯橡膠 -5: 陶瓷
|
6 | 電極材料 | -E1：316L -E2：HB（哈氏合金B(yǎng)） -E3：HC（哈氏合金C） -E4：鈦 -E5：鉑銥合金 -E6：鉭 -E7：不銹鋼涂覆碳化鎢 |
7 | 結構形式 | -S1： 一體式 -S1： 分體式 |
8 | 供電電源 | -D1： 220VAC/50HZ -D2: 24VDC |
9 | 輸出信號/通訊 | -1： 4-20mA/脈沖信號（體積流量） -2: 4-20mA/RS232串口通訊（體積流量） -3: 4-20mA/RS485串口通訊（體積流量） -4: Hart協議/帶通信（體積流量） |
